Wind - ventilátory



Ventilátory Wind - axiálne
Priemer
[mm]
Typ Prúdenie
S - Sacie
T - Tlačné
Napätie
[V/Hz]
Rozmer
úchytu
[mm]
Prúd
[A]
Príkon
[W]
Otáčky Prietok
[m³/h]
Hmotnosť
[kg]
Hlučnosť
[dBA]
Kondenz.
[µF]
Obj. číslo
DTN
200 YWF2E-200S S 230/50 260 0,26 55 2 500 1 800 3 60 3 521.57.1000
YWF2E-200B T 230/50 260 0,26 55 2 500 1 800 3 60 3 521.57.1001
YWF4E-200S S 230/50 260 0,21 40 1 400 1 460 3 55 3 521.57.1005
YWF4E-200B T 230/50 260 0,21 40 1 400 1 460 3 55 3 521.57.1205
250 YWF2E-250B T 230/50 320 0,45 90 2 200 1 358 3 60 3 521.57.1016
YWF4E-250B T 230/50 320 0,21 50 1 380 1 108 3 55 3 521.57.1210
300 YWF4E-300S S 230/50 360 0,35 75 1 380 1 716 3,3 58 3 521.57.1045
YWF4E-300B T 230/50 360 0,35 75 1 380 1 716 3,3 58 3 521.57.1230
315 YWF4E-315S S 230/50 390 0,45 95 1 380 1 780 3,5 58 4 521.57.1055
330 YWF4E-330S S 230/50 402 0,50 95 1 300 1 635 4 62 4 521.57.1060
350 YWF4D-350S S 380/50 422 0,38 140 1 380 2 290 4,9 62 - 521.57.1065
YWF4E-350S S 230/50 422 0,65 140 1 380 2 270 4,9 62 4 521.57.1070
YWF4D-350B T 380/50 422 0,38 140 1 380 2 688 4,9 62 - 521.57.1235
YWF4E-350B T 230/50 422 0,65 140 1 380 2 666 4,9 62 4 521.57.1240
400 YWF4D-400S S 380/50 470 0,47 180 1 380 4 008 5,6 68 - 521.57.1085
YWF4E-400S S 230/50 470 0,80 180 1 380 3 861 5,6 68 6 521.57.1090
YWF4E-400B T 230/50 470 0,80 180 1 380 3 861 5,6 68 6 521.57.1260
450 YWF4D-450S S 380/50 522 0,60 250 1 350 5 180 7,2 68 - 521.57.1105
YWF4E-450S S 230/50 522 1,20 250 1 350 5 000 7,2 68 8 521.57.1110
YWF4E-450B T 230/50 522 1,20 250 1 350 5 000 7,2 68 8 521.57.1280
500 YWF4D-500S S 380/50 570 0,90 450 1 300 6 568 9,5 72 - 521.57.1125
YWF4E-500S S 230/50 570 1,85 420 1 300 6 420 9,5 72 10 521.57.1130
YWF4E-500B T 230/50 570 1,85 420 1 300 6 420 9,5 72 10 521.57.1295
550 YWF4D-550 S 380/50 622 1,20 600 1 300 8 716 10,5 75 - 521.57.1145
630 YWF4D-630S S 380/50 750 1,60 800 1 320 13 040 15 78 - 521.57.1165
YWF4E-630S S 230/50 750 3,50 750 1 360 11 648 15 78 16 521.57.1170
YWF6D-630S S 380/50 750 1,60 550 900 9 640 15 75 - 521.57.1175
YWF6D-630B T 380/50 750 1,60 550 900 9 640 15 75 - 521.57.1300
710 YWF6D-710S S 380/50 840 3,50 1 200 900 14 800 28 80 - 521.57.1185





Ventilátory Wind - univerzálne  5-34 W
Typ Výkon
[W]
Max.
lopatka
[mm]
Max.
úchyt
[mm]
A B C D E Hmotnosť
[kg]
Obj. číslo
DTN
mm mm mm mm mm
YZF5-13-18/26 5,0 200 H72 13 13 44 79 48 0,8 529.57.1000
YZF10-20-18/26 10,0 230 H84 19 13 44 85 54 1,1 529.57.1005
YZF16-25-18/26 16,0 250 H84 25 14 45 92 61 1,4 529.57.1010
YZF25-40-18/26 25,0 300 H109 40 18 49 112 80 1,8 529.57.1015
YZF34-45-18/26 34,0 300 H109 45 22 53 121 90 2,0 529.57.1020

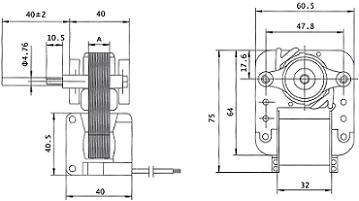

C ventilátor



Typ Prúd
[A]
Príkon
[W]
Otáčky Smer
otáčania
Oska A Obj. číslo
DTN
dĺžka [mm]  priemer [mm] mm
YZF672 0,30 18 2400 proti hod 13 44 16 529.57.1100

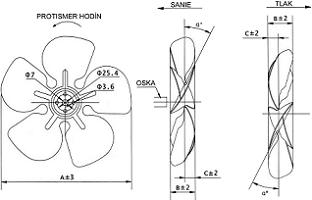

Lopatky ventilátora - SANIE a TLAK



Typ A 19° 22° 25° 28° 31° Prúdenie
S - Sacie
T - Tlačné
Obj. číslo
DTN
mm B/C B/C B/C B/C B/C
Ø154 152 23/12 26/13 29/15 32/16 36/19 S 529.57.2005
T 529.57.2000
Ø172 170 25/13 28/14 31/16 34/17 38/19 S 529.57.2015
T 529.57.2010
Ø200 196 27/14 30/15 33/17 36/18 40/20 S 529.57.2025
T 529.57.2020
Ø230 228 30/16 33/17 36/18 39/20 42/21 S 529.57.2035
T 529.57.2030
Ø250 244 31/16 34/17 37/19 40/20 43/22 S 529.57.2045
T 529.57.2040
Ø254 252 32/18 35/21 38/23 41/24 44/29 S 529.57.2055
T 529.57.2050
Ø300 298 37/18 41/22 44/22 48/24 52/26 S 529.57.2070
T 529.57.2060









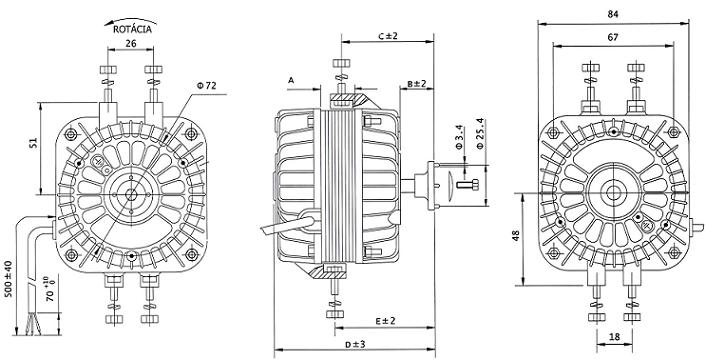

Stojančeky pod motory



H A B L1 L2 Obj. číslo
DTN
mm mm mm mm mm
55 81 106 13 - 529.57.3000
72 81 106 13 - 529.57.3005
84 81 106 20 - 529.57.3010
109-1 81 106 14 - 529.57.3015
109-2 78 100 14 39 529.57.3020
109-3 78 100 14 49 529.57.3025





Plastové prístrojové ventilátory



Typ Rozmery
[mm]
Prúd
[A]
Výkon
[W]
Prietok
[m³/h]
Otáčky dB Hmotnosť
[kg]
Obj. číslo
DTN
YJF-8038MB 80x80x38 0,15 14,0 40 2 200 23,4 0,27 522.57.1000
YJF-9238HB 92x92x38 0,07 13,0 66 2 700 28,2 0,39 522.57.1005
YJF-12025LB 120x120x26 0,09 17,4 83 1 900 35,6 0,32 522.57.1010
YJF-12038HS 120x120x38 0,11 17,1 150 2 500 36,1 0,50 522.57.1015
YJF-12038HB 120x120x38 0,12 18,0 115 2 500 37,3 0,50 522.57.1020





Mriežky na ventilátory



Typ A B C H Obj. číslo
DTN
mm mm mm mm
Ø154 164 202 190 11 529.57.4000
Ø172 188 220 208 11 529.57.4005
Ø200 210 248 236 25 529.57.4010
Ø230 238 278 268 25 529.57.4015
Ø254 265 300 290 27 529.57.4020
Ø300 322 354 344 27 529.57.4025

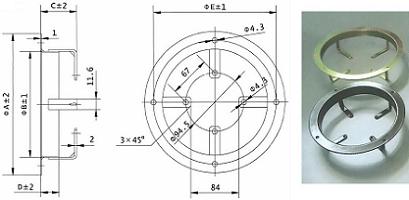

Podporné kruhy ventilátorov



Typ Ø A Ø B C D Ø E Obj. číslo
DTN
mm mm mm mm mm
Ø172 223 180 49 25 208 529.57.5000
Ø200 246 208 49 25 236 529.57.5005
Ø230 278 238 49 25 266 529.57.5010
Ø254 300 262 49 25 290 529.57.5015
Ø300 378 308 49 30 365 529.57.5020





Radiálne ventilátory



Typ Prúd
[A]
Príkon
[W]
Prietok
[m³/h]
Otáčky A B C Obj. číslo
DTN
mm mm mm
YGF60.120 0,20 19 92 2 500 146 136 120 524.57.1010
YGF60.183 0,30 28 140 2 500 206 196 183 524.57.1015
YGF60.240 0,38 35 175 2 500 266 256 240 524.57.1020
YGF60.300 0,48 46 230 2 500 326 316 300 524.57.1025
YGF60.360 0,58 55 270 2 500 386 376 360 524.57.1030
YGF60.420 0,68 64 310 2 500 446 436 420 524.57.1035
YGF60.480 0,78 73 354 2 500 506 496 480 524.57.1040
